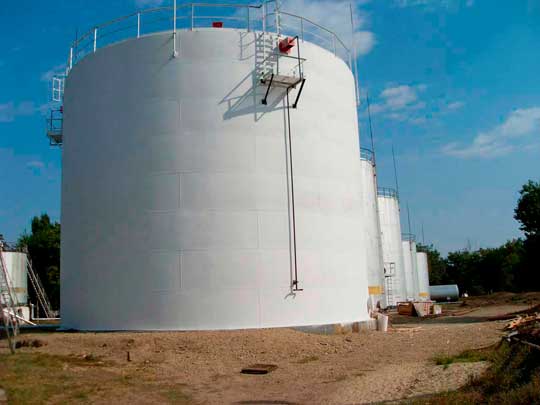

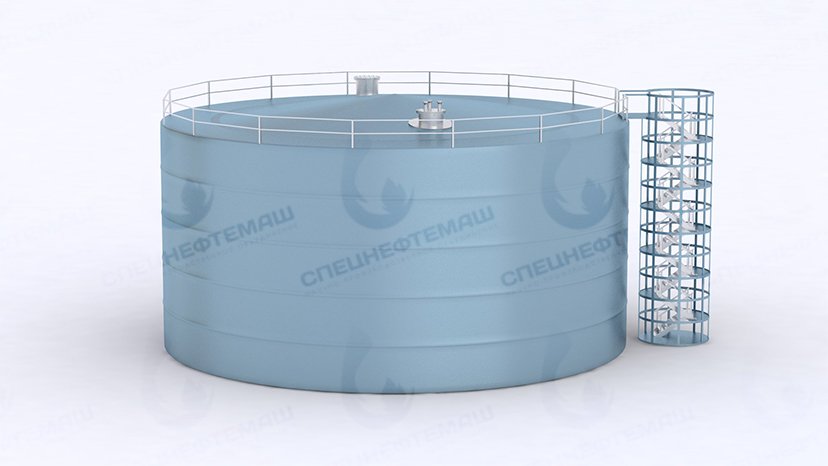

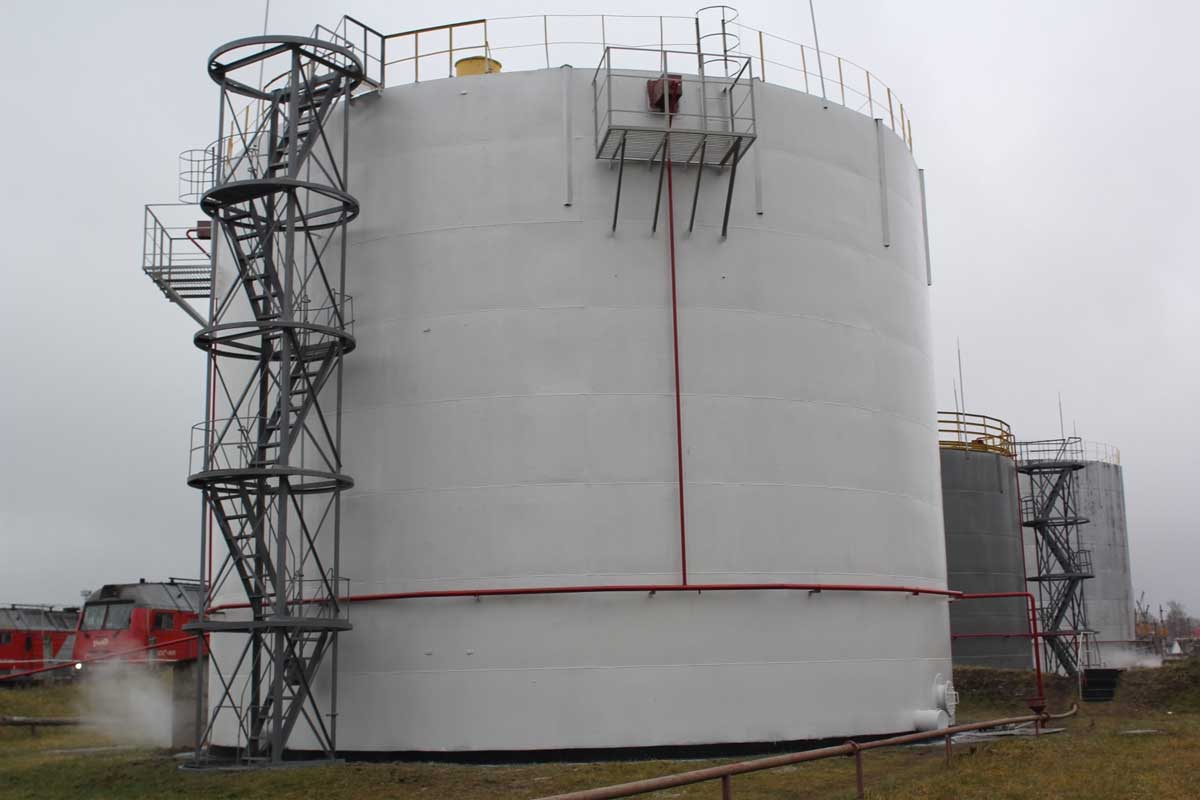

Резервуар вертикальный стальной РВС (резервуары рулонного типа)

Резервуар вертикальный стальной РВС (резервуары рулонного типа)
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


Резервуар вертикальный стальной (РВС) — это изготовленная из стали вертикальная герметичная емкость, предназначенная для приема, хранения, выдачи воды, нефтепродуктов, химикатов и других жидкостей.

Основные типы

Цилиндрические вертикальные резервуары РВС можно разделить на несколько видов:

  • сырьевые, используемые для хранения обводненной нефти;
  • товарные, применяемые для обессоленой нефти;
  • технологические, предназначенные для отстоя или предварительного сброса воды.

Вертикальные стальные цилиндрические резервуары РВС делятся на виды также в зависимости от строения крыши.

Крыши бывают:

  1. стационарные без понтона;
  2. стационарные с понтоном;
  3. плавающие.

Стационарные разделяются на каркасные и бескаркасные.

В свою очередь каркасные подразделяются на конические от 10 до 25 м. в диаметре и сферические более 25 м. в диаметре.

Бескаркасные также бывают конические: для металлоконструкций до 12,5 м. в диаметре, и сферические для металлоконструкций до 25 м. в диаметре.

Понтоны в конструкции применяются для сохранения легкоиспаряющихся жидкостей в первоначальном объеме. Вертикальные РВС, оборудованные понтоном, используются без вакуума и внутреннего давления.

Плавающие крыши можно разделить на однодечные, используемые в районах с большим количество осадков (до 240 кг/м2), и двудечные, используемые без ограничений.

Комплектующие вертикального резервуара РВС

Резервуар вертикальный стальной цилиндрический состоит из несущих и ограждающих конструкций.

К несущим относятся:

  • стенка с врезками патрубкой и люков;
  • анкерное крепление стенки;
  • окрайка днища;
  • крыша (полностью бескаркасная или каркас и опорное кольцо каркасной);
  • кольца жесткости.

В ограждающие конструкции входят:

  • центральная часть днища;
  • настил стационарной или плавающая крыша;
  • понтон.

Проектирование и производство РВС

ООО НПО «Спецнефтемаш» изготавливает вертикальные стальные цилиндрические резервуары в соответствии со всеми требованиями законодательства РФ:

  • ТУ3615-001-24009276-2015;
  • Техническому Регламенту Таможенного Союза;
  • санитарным, экологическим, противопожарным нормам.

Заказать резервуары стальные РВС в Строителе в ООО НПО «Спецнефтемаш» можно внутренним объемом от 100 м³ до 5000 м³.

Методы изготовления

Цилиндрические стальные вертикальные резервуары РВС производятся по трем технологиям: рулонирование, полистовой сборки и комбинированным методом.

Рулонный метод изготовления РВС

При данном методе все основные работы по изготовлению цилиндрической ёмкости происходят на заводе. С помощью оборудования стальные листы свариваются в полотно требуемых размеров и сворачивают на шахтную лестницу или технологическую катушку для удобства транспортировки до места сборки. Преимущество метода в том, что при монтаже нужно будет использовать меньше сварочных работ, что повлияет на стоимость монтажа, поскольку на площадке осуществляется только монтажный стык стенки и соединение с днищем.

Полистовой метод

Данный метод применяется при изготовлении резервуаров стальных цилиндрических с толщиной стенки нижнего пояса более 18 мм, а также при отсутствии места на площадке. В полистовой сборке используются стальные листы шириной от 1.8. до 3 м. Преимущества данного метода также в том, что можно использовать максимальные размеры листов от 2500 до 10000 мм.

Комбинированный метод

При использовании комбинированного метода изготовления цилиндрических стальных резервуаров применяются оба метода: рулонирование и полистовая сборка.

Но­ми­наль­ный объ­ем, м3 100 200 300 400 700 1000
Внут­ре­нний диа­метр стен­ки, мм 4730 6630 7580 8530 10430 10430
Вы­со­та стен­ки, мм 6000 6000 7500 7500 9000 12000
Мас­са эле­мен­тов, кг:
стен­ка 3562 4987 7124 8014 11754 16067
дни­ще 762 1428 1855 2340 3476 3454
кры­ша 863 1616 2123 2662 5048 4965
пло­щад­ки на кры­ше 632 632 724 724 921 1190
лест­ни­ца 685 1013 1160 1314 1804 1804
лю­ки и пат­руб­ки 706 706 736 736 780 798
комп­лек­тую­щие конст­рук­ции 87 87 87 87 104 104
кар­ка­сы и упа­ко­вка 2100 2100 2300 2300 3200 4800
ВСЕ­ГО, кг 9397 12569 16109 18177 27087 33182

Дос­тав­ка и мон­таж

Ус­лу­ги по до­став­ке и мон­та­жу вклю­ча­ют в cе­бя:

  • дос­тав­ку;
  • раз­ра­бот­ку ППР;
  • гид­ро­ис­пы­та­ния;
  • дру­гие ра­бо­ты по ус­та­но­вке РВС.

До­став­ка и мон­таж осу­­ществ­ля­ет­ся лю­бым удоб­ным спо­со­бом: ав­то­мо­биль­ным или ж/д транс­пор­том, а так­же са­мо­вы­во­зом.

При из­го­то­вле­нии РВС ру­лон­ным ме­то­дом, стен­ка ре­зер­вуа­ра тран­спор­ти­ру­ется в ви­де ру­ло­на со сло­жен­ны­ми внут­ри комп­лек­тую­щи­ми.

При из­го­тов­ле­нии РВС по­лис­то­вым ме­то­дом, сталь­ные ли­сты до­став­ля­ют­ся в спе­циа­ли­зи­ро­ван­ных кон­тей­не­рах.

При мон­та­же вер­ти­каль­ных ре­зе­рву­ар­ов для во­ды и неф­те­про­дук­тов ООО НПО «Спец­неф­те­маш» ори­ен­ти­ру­ет­ся на ос­но­вные тех­но­ло­ги­че­ские до­ку­мен­ты (КМ, ППР).

При по­лис­то­вой сбор­ке стен­ки ем­ко­сти мон­ти­рую­тся сле­дую­щи­ми ме­то­да­ми:

  • на­ра­щи­ва­ния: стен­ка со­би­ра­ет­ся с 1го поя­са и лис­ты ус­та­нав­ли­ва­ют­ся вверх по по­яс­ам;
  • под­ра­щи­ва­ния: стен­ка со­би­ра­ет­ся с верх­него поя­са и за­тем со­би­ра­ют­ся ниж ние, приподнимая уже свареную конструкцию.

Если цилиндрический резервуар стальной РВС изготовлен рулонным методом, то монтаж осуществляется по следующему алгоритму:

  • рулон поднимается в вертикальное положение и полотнища разворачиваются;
  • концевым участками придается форма;
  • собираются стыки.

При сборке стационарной крыши используют центральную стойку, либо собирают ее сверху или изнутри емкости. Собирая плавающую крышу сначала резервуар проверяют на герметичность, а затем монтируют ее на дно.

При монтаже днища особое внимание уделяется неподвижности фундамента и сохранению гидроизолирующего слоя от нагрузок.

После монтажа проводятся испытания резервуара в течение 24 часов. Если не появилось течи на металле или по краям дна и уровень воды не снизился, то монтаж прошел успешно.

При испытании резервуаров для воды должна обеспечиваться температура выше +5°С. При зимних условиях резервуар подогревается или обеспечивается постоянная циркуляция воды во избежание замерзания. На ёмкость, прошедшую испытание составляется паспорт. Весь процесс доставки и монтажа производится на основе ГОСТ 31385-2008.

Правила выбора РВС - вертикального стального цилиндрического резервуара

При выборе типа резервуара необходимо опираться на свойства и объем хранящейся жидкости и условий внешней среды.

Если необходимо хранить взрывоопасные продукты, например, нефть или реактивное топливо, то выбирают емкость со стационарной крышей и понтоном (РВСП). Она позволяет уменьшить возможность взрыва.

Если планируется хранить продукты с низким уровнем испаряемости, например, бензин или дизельное топливо, то выбирают емкость со стационарной крышей без понтона с газовой обвязкой (РВС с ГО).

Если необходимо предотвратить испарение жидкости, то лучше выбрать конструкцию с плавающей крышей (РВСПк).

При хранении воды, например в пожарных станциях, используют обычные РВС без газовой обвязки.

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Защита от коррозии

Для защиты цилиндрического резервуара от коррозии необходимо применять антикоррозийные мероприятия: обрабатывать металлическую поверхность в два слоя грунтом ГВ-021 и после полного высыхания сверху покрывать эмалью ПФ-115.

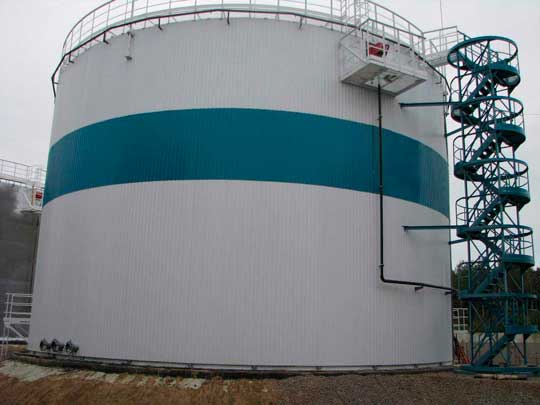

Теплоизоляция

Системы для хранения жидкостей должны утепляться, если предполагается их использование при температурах, достигающих температуру замерзания жидкости внутри.

Для теплоизоляции конструкции применяется рулонный или полистовой утеплитель. Металлоконструкция утепляется в области стенки или в области стенки и крышки.

Внешние стенки вертикальной стальной РВС обшивают алюминиевыми или оцинкованными листами толщиной от 0,7 мм до 0,9 мм. На крышке толщина металла увеличивается до 1,2 мм. Толщина обшивки зависит от условий, в которых будет использоваться конструкция и соответственно различна по цене.

Теплоизоляция применяется в соответствии с целями эксплуатации вертикальной емкости.

Материалы

Обычно вертикальные стальные цилиндрические емкости производятся из двух видов стали, которые рассчитаны на различные условия эксплуатации:

  • при температуре до -40 градусов по Цельсию используется сталь конструкционная углеродистая обыкновенного качества (марка Ст3пс5);
  • при температуре от -40 до -65 градусов по Цельсию применяется сталь конструкционная низколегированная для сварных конструкций (марка 09Г2С-14).

Также по желанию клиента стальные вертикальные цилиндрические емкости можно купить из следующих марок:

  • сталь коррозионно-стойкая жаропрочная (08Х18Н10);
  • сталь конструкционная криогенная (2Х18Н10Т);
  • сталь коррозионно-стойкая обыкновенная (10Х17Н13М2Т).

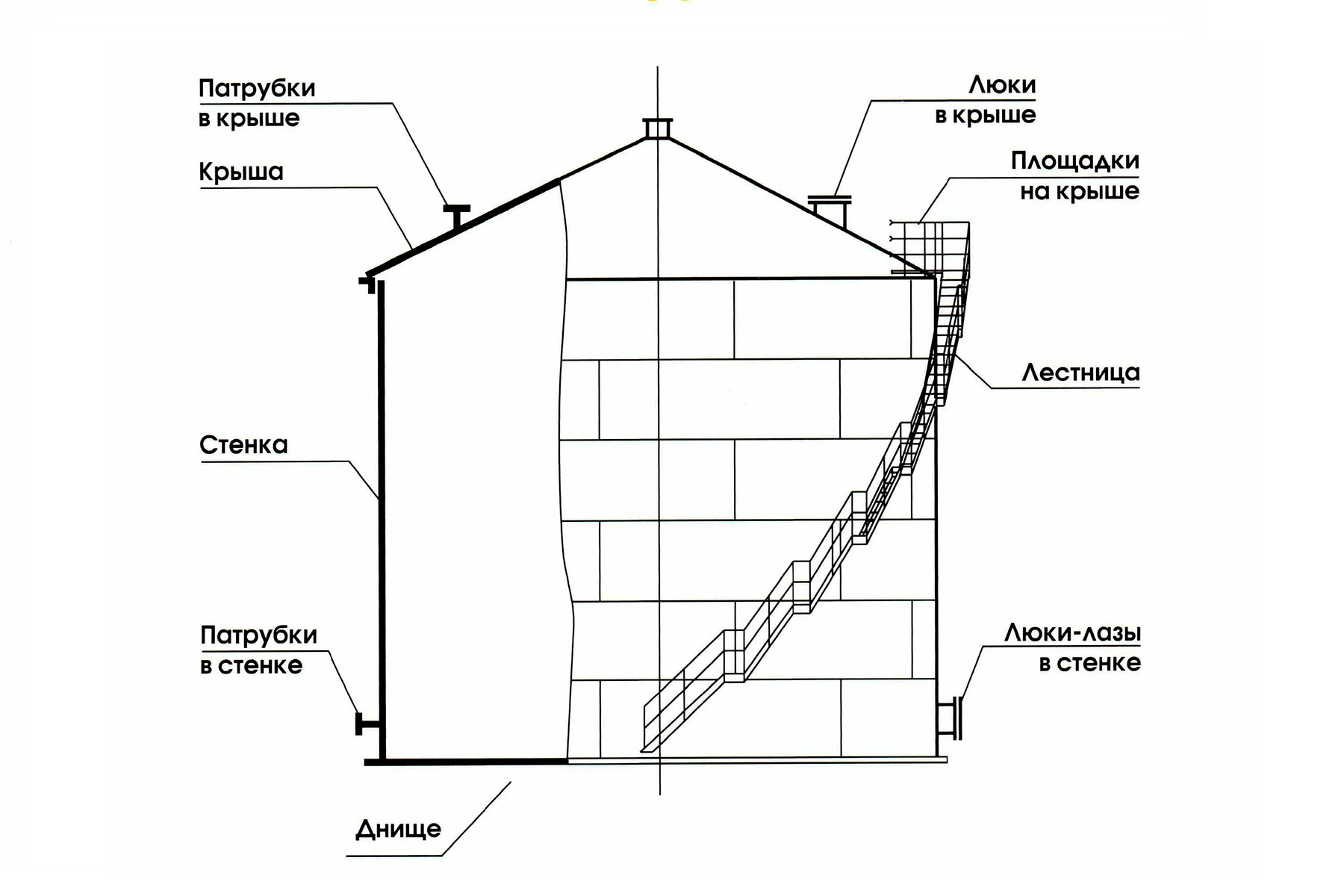

Типовая схема вертикального стального цилиндрического резервуара РВС

Типовой чертеж
